Presse agrume industriel
Découvrez mon presse-agrumes automatisé : un projet ambitieux conçu de zéro, où j'ai appris la mécanique, l'électronique et la modélisation 3D en totale autonomie.
Outils
Fusion 360 | Python | C++ | LaTeX
Date de fin
27/05/2025
Temps passé
(En cours)
Fabriquer un presse-agrumes automatisé, capable de transformer des oranges en jus de manière continue, autonome, en extrayant précisément la quantité souhaitée sans intervention extérieure.
Objectif
Électronique | Mécanique | Prototypage | Simulation | Fusion 360 | Python | C++ | LaTeX
Compétences

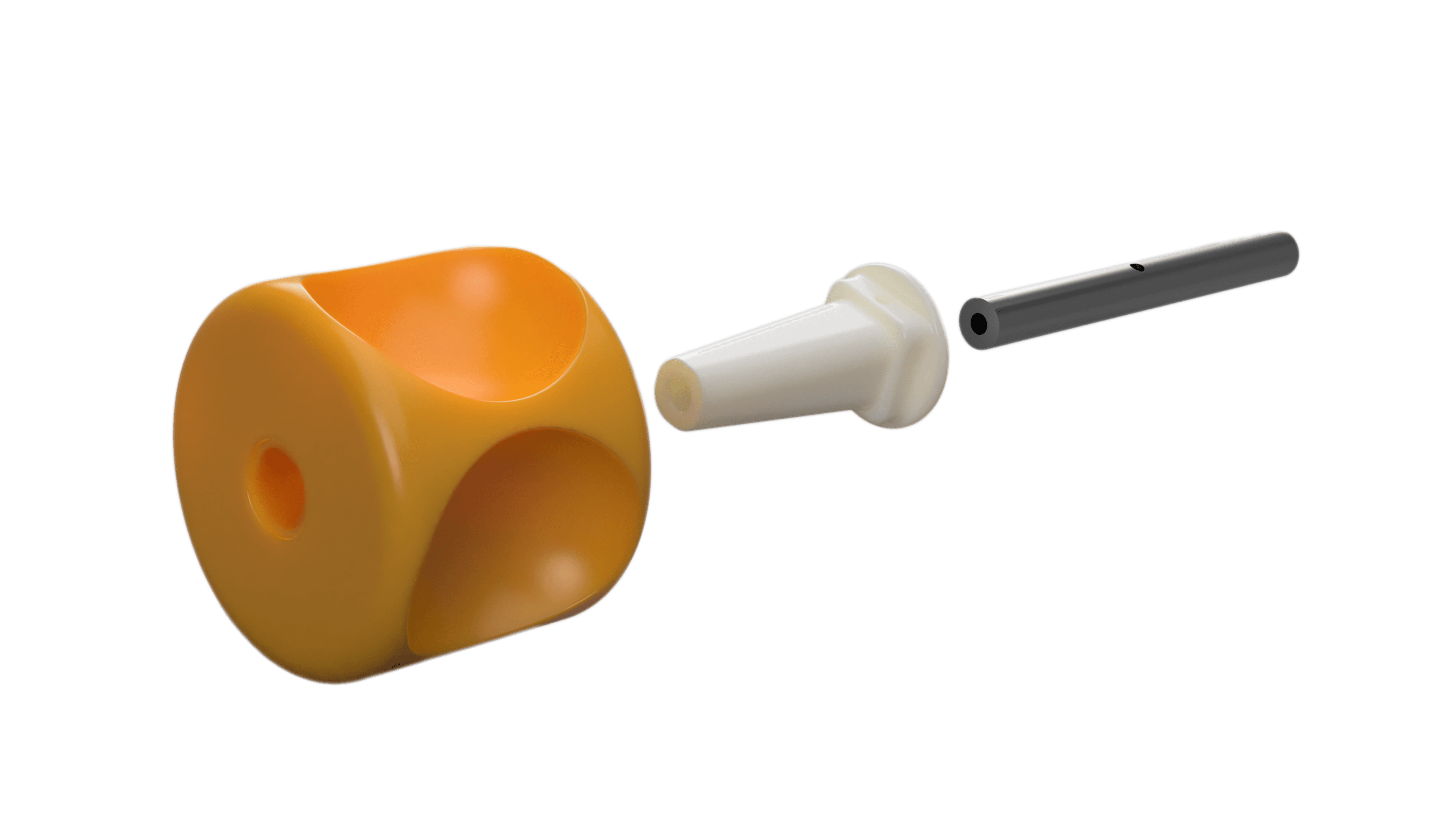

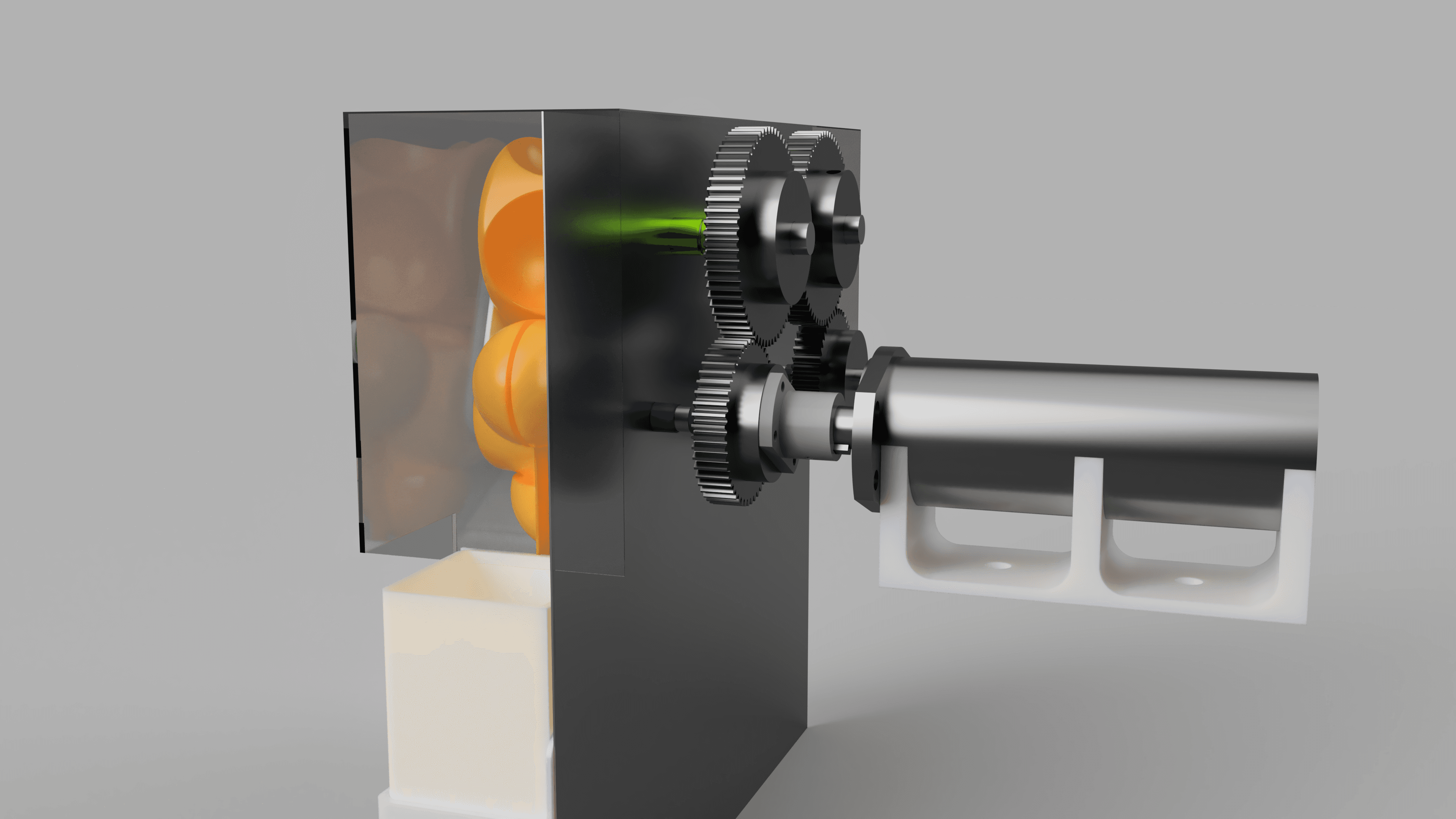

Modélisation 3D
J'ai conçu l'intégralité du système sur Fusion 360, en modélisant chaque composant avec une attention particulière aux détails. Tout a été pensé en termes d'ergonomie et de fonctionnalité, afin de garantir une grande facilité d'utilisation et de nettoyage. Ma modélisation prend en compte les contraintes liées à la fabrication en impression 3D, notamment les limitations volumétriques de l'imprimante 3D. J'ai également soigné le design des pièces pour qu'elles soient esthétiques tout en assurant leur robustesse face aux contraintes physiques du système.
Programmation
J'ai développé un algorithme en Python qui permet de calculer le module des engrenages en fonction du diamètre d'engrenage voulu et de la distance entre les axes. Il prend aussi en compte un ratio de 3/4 entre les dents des engrenages, tout en respectant les contraintes géométriques du projet. Cela m'a permis de déterminer précisément quel serait le module compatible avec ma configuration.
Simulation
Toujours avec Fusion 360, j'ai simulé les forces appliquées sur les différentes pièces du système, en particulier sur les tambours, les tiges en acier inoxydable et le mécanisme de transmission. L’objectif était de reproduire les pressions subies lors de l’écrasement des agrumes et de m'assurer que les composants résisteraient aux efforts générés.
Électronique
Pour automatiser le processus, j’ai choisi un moteur puissant couplé à un variateur de vitesse, permettant ainsi de contrôler la vitesse de rotation du moteur. L’Arduino pilote un relais, qui active ou désactive le moteur en fonction du poids du jus d’argume mesuré à l’aide d’un capteur de poids. Ce système garantit que la quantité de jus extraite est conforme à la demande. De plus, j’ai intégré un transformateur pour relier le moteur directement au réseau électrique.
